فرایندهای کنترل کیفیت و تست سیم‌پیچی موتور: کارشناسی اولیه با عکس، تست عایق TS EN 60034-15، بالانس ISO 1940/1 و تحویل همراه با گزارش.

کیفیت تعمیر یک موتور زمانی آشکار نمی‌شود که موتور دوباره به کار می‌افتد، بلکه زمانی معلوم می‌شود که سال‌ها بعد همچنان بی‌اشکال کار کند. به همین دلیل مراحل کنترل کیفیت و تست سیم‌پیچی موتور را به رویه‌های مکتوب پیوند داده‌ایم: هر کار با اندازه‌گیری آغاز می‌شود، هر مرحله ثبت می‌شود و هر موتور همراه با گزارش تحویل داده می‌شود.

کارشناسی اولیه همراه با عکس

پیش از آغاز دمونتاژ موتوری که به کارگاه ما می‌رسد، وضعیت فیزیکی کلی آن بررسی و متعلقات آن مشخص می‌شود؛ برای نمونه وجود یا نبود کوپلینگ، پولی و مبدل حرارتی خنک‌کننده یادداشت می‌شود. قطعات ناقص، شکسته و آسیب‌دیده به اطلاع شما می‌رسد. در موتورهایی که سیم‌پیچی می‌شوند، وضعیت معیوب سیم‌پیچ عکس‌برداری می‌شود و گزارش علت سوختن همراه با عکس‌ها ارائه می‌شود. همه مراحل نگهداری نیز با عکس‌برداری ثبت می‌شود.

بدون تأیید شما کار اضافی انجام نمی‌شود

کارهای اضافی‌ای که در کارشناسی آشکار شود، مانند اصلاح یاتاقان، تعمیر محور یا تعمیر هسته (بسته ورق)، جداگانه قیمت‌گذاری و به شما ارائه می‌شود. اقدامات لازم تنها پس از تأیید شما انجام می‌شود. بدین ترتیب هزینه نه با غافلگیری، بلکه با یافته‌های اندازه‌گیری‌شده تعیین می‌شود.

مواد و روش

• در سیم‌پیچی به‌طور استاندارد از مواد عایقی کلاس F (155 °C) استفاده می‌شود؛ در عایق شیار و عایق بین فازها ماده نومکس (Nomex) ترجیح داده می‌شود. بنا به درخواست، عایق کلاس H (180 °C) به کار می‌رود.
• سیم‌پیچ‌ها با هادی مسی الکترولیتی با روکش لاکی کلاس HCO (200–220 °C) پیچیده می‌شوند؛ کابل‌های خروجی سیلیکونی هستند.
• سیم‌پیچ‌ها با سامانه وارنیش خلأ و فشار VPI یا با وارنیش کوره‌ای وارنیش‌کاری می‌شوند و با پخت در کوره در دمای 140 °C به مدت 12 ساعت خشک می‌شوند.
• هسته استاتور تحت تست اتصال کوتاه قرار می‌گیرد و افزایش دمای هسته با دوربین حرارتی بررسی می‌شود.

مراحل کنترل کیفیت و تست سیم‌پیچی موتور

تست‌های زیر روی موتوری که مونتاژ آن تکمیل شده اعمال و نتایج آن گزارش می‌شود:

• مقاومت‌های اهمی سیم‌پیچ با دقت 1/10000 اندازه‌گیری می‌شود.
• مقاومت عایقی: پیش از نگهداری، پس از کوره و پیش و پس از مونتاژ، نسبت به زمین و مطابق با استاندارد TS EN 60034-15 اندازه‌گیری می‌شود. تست‌های مگاهم و شاخص پلاریزاسیون نیز انجام می‌شود.

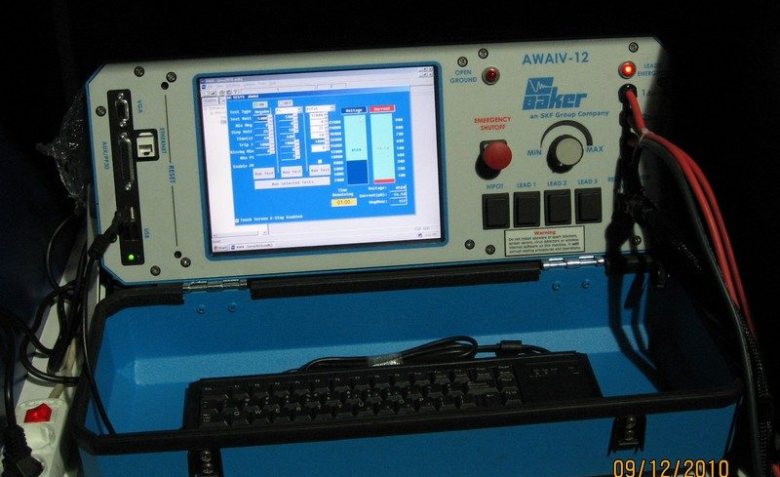

• تست‌های Hi-Pot و Surge: سیم‌پیچ‌های استاتور تحت تست ولتاژ بالا (Hi-Pot) و تست ضربه (Surge) قرار می‌گیرند؛ نتایج Surge به‌صورت نموداری و عددی گزارش می‌شود.
• بالانس: بالانس روتور مطابق با استاندارد ISO 1940/1 انجام می‌شود.
• تست راه‌اندازی: موتور در حالت بی‌بار به کار انداخته می‌شود، ارتعاش اندازه‌گیری و دمای بلبرینگ‌ها با دوربین حرارتی کنترل می‌شود.

چرا این‌همه تست؟ چون مقاومت عایقی، عایق‌بندی سیم‌پیچ نسبت به زمین را و تست ضربه (Surge) ضعف‌های بین‌دوری را که پس از سیم‌پیچی با چشم دیده نمی‌شوند، آشکار می‌کند. اندازه‌گیری بالانس و ارتعاش نیز مستقیماً بر عمر بلبرینگ و یاتاقان اثر می‌گذارد. دستگاه‌هایی را که در تست‌ها به کار می‌بریم در صفحه زیرساخت فنی و خدمات تست ما را در صفحه خدمات تست موتور می‌توانید ببینید.

تحویل همراه با گزارش و گارانتی

موتوری که همه تست‌ها را با موفقیت پشت سر بگذارد، به رنگ اصلی خود رنگ‌آمیزی و همراه با گزارش‌های تست ارسال می‌شود.

• در موتورهای آسنکرون AC با روتور قفس سنجابی، سیم‌پیچی استاتور در برابر عیوب مواد و اجرا 1 سال گارانتی دارد (سیم‌پیچی موتور فشار ضعیف).
• در نگهداری، موتور در برابر مشکلات ناشی از اجزایی که روی آن‌ها مداخله الکتریکی و مکانیکی انجام شده، 6 ماه گارانتی دارد (نگهداری موتور فشار ضعیف).
• حفاظت ناکافی، اضافه‌بار و دوفاز شدن؛ دلایل مکانیکی مانند متلاشی شدن بلبرینگ، ترک محور، بریدگی محور و قفل شدن روتور؛ و دلایل خارجی مانند اصابت صاعقه و خیس شدن، خارج از پوشش گارانتی هستند.

می‌توانید برای موتور خود استعلام قیمت بگیرید و برای پرسش‌های مربوط به محتوای تست‌ها و گزارش‌ها با ما تماس بگیرید.

پرسش‌های متداول

هنگام تحویل چه گزارش‌هایی دریافت می‌کنم؟

مقاومت‌های اهمی سیم‌پیچ، مقاومت عایقی طبق TS EN 60034-15، تست‌های Hi-Pot و Surge، بالانس روتور طبق ISO 1940/1 و اندازه‌گیری‌های ارتعاش در کارکرد بی‌بار همراه با گزارش تحویل داده می‌شود.

اگر در حین نگهداری خرابی دیگری پیدا شود چه می‌شود؟

تعمیر اضافی به اطلاع شما می‌رسد و جداگانه قیمت‌گذاری می‌شود؛ بدون تأیید شما اقدامی انجام نمی‌شود.

آیا موتوری که فقط نگهداری شده گارانتی دارد؟

برای مشکلات ناشی از اجزایی که در نگهداری روی آن‌ها مداخله شده، 6 ماه گارانتی داده می‌شود. مشکلات ناشی از خستگی مواد و شرایط کارکرد که به مرور زمان در اجزای بدون مداخله در حین نگهداری بروز می‌کند، مشمول گارانتی نیست.
