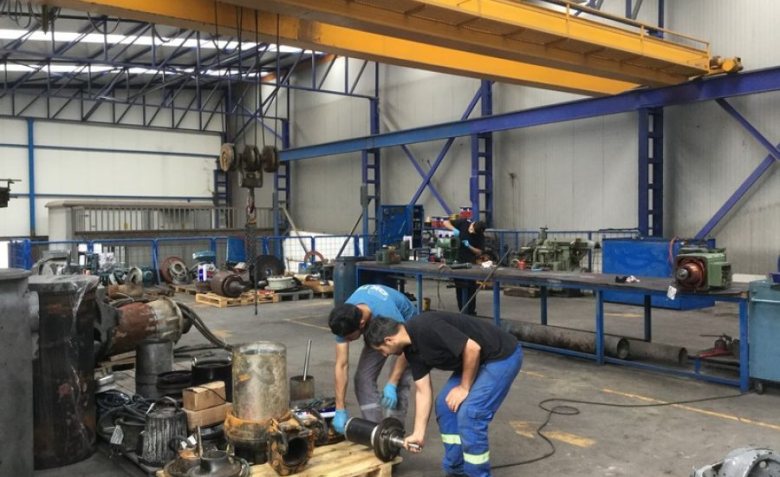

Elektrik motoru tamir atölyesi makine parkı: 630 kVA trafo, 20 tonluk vinç, VPI vernikleme, Baker-SKF test cihazları ve balans tezgâhı.

Bir motorun ne kadar iyi onarılabileceği, ustalığın yanında atölyenin donanımına da bağlıdır. Kocaeli Dilovası OSB'deki 2.250 m² atölyemizde kurduğumuz elektrik motoru tamir atölyesi makine parkı, büyük gövdeli yüksek gerilim motorlarından DC motorlara ve generatörlere kadar geniş bir yelpazede sarım, bakım, onarım ve test yapmamızı sağlar.

Atölyemizin teknolojik ve teknik altyapısına her yıl yatırım yapıyoruz; bu süreç özellikle 2010 yılından itibaren hız kazandı. Aşağıda makine parkımızın tamamını, her grubun hangi işleri mümkün kıldığıyla birlikte bulabilirsiniz.

Elektrik Motoru Tamir Atölyesi Makine Parkı: Ekipman Grupları

Makine parkımızı yaptığı işe göre dört grupta topladık: enerji ve kaldırma, test ve ölçüm, balans ve talaşlı imalat, sökme-temizlik-vernik.

Güç, Kaldırma ve Yol Verme

Büyük motorları atölyede güvenle taşımak, çevirmek ve onarım sonrası enerjilendirerek denemek için güçlü bir enerji ve kaldırma altyapısı gerekir. Frekans konvertörü ve varyak yol verici, motorun gerilim ve frekansı kontrol edilerek boşta çalıştırılmasına imkân verir.

• 630 kVA gücünde güç trafosu
• 20 tonluk atölye tavan vinci
• 5 tonluk monoray vinç
• 315 kW gücünde WEG marka frekans konvertörü
• 150 kVA gücünde varyak yol verici
• 55 kW gücünde vidalı kompresör

Test ve Ölçüm Cihazları

Doğru teşhis ve güvenilir teslim, ölçümle mümkündür. Hi-pot testi sargının toprağa karşı yalıtımını, surge testi ise spir arası zayıflıkları ortaya çıkarır. Online test cihazı motoru çalışırken performans ve verimlilik açısından değerlendirmeye, osiloskop ise rulman hasarlarına yol açabilen mil gerilimlerini ölçmeye yarar. Test süreçlerimizin ayrıntısı kalite sayfasında yer alır.

• 12 kV DC çıkışlı Baker-SKF marka hi-pot / surge test cihazı
• Baker-SKF Explorer EXP 4000 online motor performans, verimlilik ve dinamik test cihazı
• 5000–10000 V Kyoritsu marka DC motor izolasyon / hi-pot test cihazı
• DC motor yük test platformu ve yük test motoru
• Rotor mil gerilimi ölçümü için Fluke marka osiloskop
• Vibrasyon analiz cihazı

Bu cihazlarla verdiğimiz hizmetler: motor test hizmetleri.

Balans ve Talaşlı İmalat

Onarımın mekanik ayağı; mil, yatak ve kolektör yüzeylerinin işlenmesini, kama kanallarının açılmasını ve rotorların balanslanmasını kapsar. Toz püskürtme kaplama, aşınmış mil ve yatak yüzeylerinin doldurularak yeniden ölçüsüne getirilmesine imkân verir. Balans tezgâhımız rotorların ISO 1940/1 standardına göre balanslanmasını sağlar.

• 3 ton ağırlık ve 3 metre çap çevirme kapasiteli balans tezgâhı
• TOS marka SN 40 üniversal torna tezgâhı
• TOS marka SU 100 üniversal torna tezgâhı
• Borwerk torna tezgâhı
• Kama kanalı ve kanal çıtası işlemek için vargel tezgâhı
• DC motor kolektör dilim arası açma makinesi
• Castolin marka toz püskürtme kaplama cihazı

Balans hizmetimizin ayrıntıları: endüstriyel balans.

Sökme, Montaj, Temizlik ve Vernik

Rulmanların mile ve yuvalara zarar vermeden sökülüp takılması, sargıların derinlemesine temizlenmesi ve doğru verniklenmesi motor ömrünü doğrudan belirler. VPI sistemi, verniği vakum ve basınç altında sargının iç kısımlarına kadar ulaştırır; bu da yalıtım dayanımını, ısı iletimini ve titreşime karşı mukavemeti artırır. Rulman ısıtma cihazı rulmanın homojen ısıtılarak takılmasını sağlar.

• VPI vakum ve basınçlı vernikleme sistemi
• SKF 10 tonluk hidrolik çektirme
• FAG 40 tonluk hidrolik çektirme
• SKF rulman ısıtma cihazı
• 500 bar basınçlı su jeti makinesi
• 200 bar basınçlı sıcak-soğuk su makinesi
• Kabinli ve odalı kumlama tesisi

Bu altyapıyla AG ve YG asenkron motorlar, DC ve cer motorları, HES generatörleri ve dalgıç pompalar için hizmet veriyoruz; örneğin YG motor sarımı ve HES generatörü sarımı bu ekipmanlara dayanır.

Motorunuzun atölyemizde işlenip işlenemeyeceğini öğrenmek için ölçü ve ağırlık bilgileriyle teklif formunu doldurabilir ya da bizimle iletişime geçebilirsiniz.

Sıkça Sorulan Sorular

Atölyeniz hangi büyüklükteki motorları kaldırabiliyor?

Atölyemizde 20 tonluk tavan vinci ve 5 tonluk monoray vinç bulunur. Motorunuzun uygunluğunu ağırlık ve ölçü bilgilerine göre değerlendiriyoruz.

Balans tezgâhınızın kapasitesi nedir?

Balans tezgâhımız 3 ton ağırlık ve 3 metre çap çevirme kapasitelidir. Belirli ölçü aralığındaki makine parçaları için yerinde balans hizmeti de veriyoruz.

VPI vernikleme neden önemlidir?

VPI yönteminde vernik vakum ve basınç altında uygulanır; sargının iç boşluklarına kadar nüfuz eder. Bu, daldırma yöntemine göre daha yüksek izolasyon seviyesi ve titreşime karşı daha iyi dayanım sağlar.

Onarım sonrası motorlar enerjilendirilerek deneniyor mu?

Evet. Montajı tamamlanan motorlar boşta çalıştırılır, vibrasyon ölçülür ve sonuçlar raporlanır; frekans konvertörü ve varyak yol verici bu denemeye imkân verir. DC motorlar için yük test platformu da bulunur.
